Victron Energy Inversor / Carregador

MULTIPLUS II GX

O Victron Energy MultiPlus-II GX é um inversor/carregador de elevado desempenho que integra num único equipamento um potente inversor de onda sinusoidal pura, um carregador inteligente e um dispositivo GX com funções avançadas de monitorização e controlo remoto. Concebido para instalações isoladas, sistemas híbridos e aplicações ligadas à rede com armazenamento de energia, oferece uma solução completa para a gestão energética profissional. Graças à conectividade integrada através de Ethernet, WiFi, VE.Direct, USB e BMS-Can, permite monitorizar e gerir toda a instalação a partir de qualquer lugar através do portal Victron Remote Management (VRM).
 Comprar  Ficha PDF  Versão imprimível

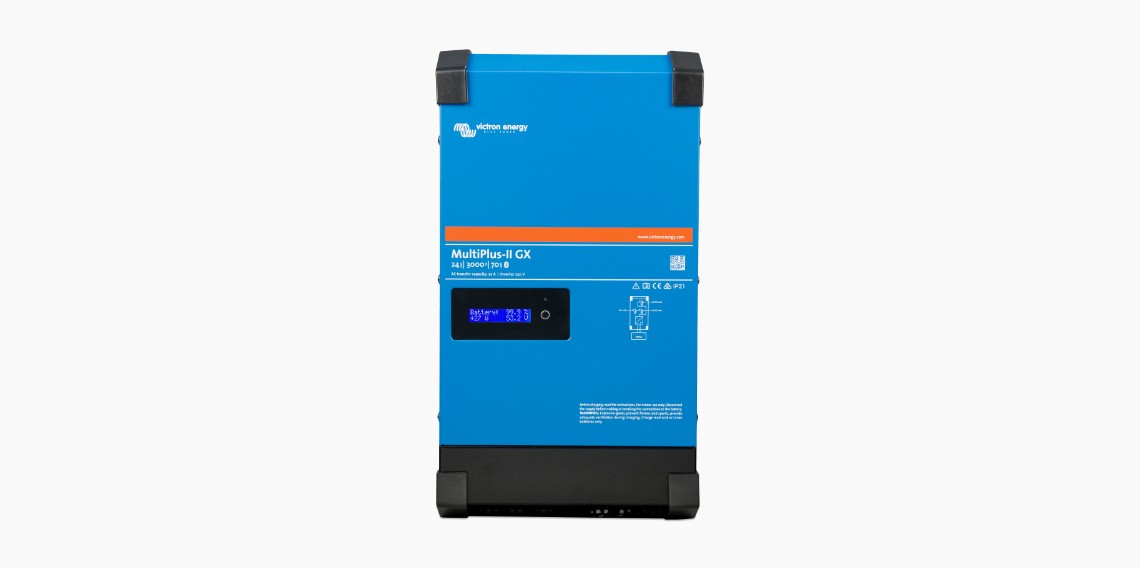

Multiplus-II 24V 3kVA 70-32 230V GX (front).png

O Victron Energy MultiPlus-II GX combina a reconhecida fiabilidade da gama MultiPlus-II com as capacidades de comunicação e monitorização de um dispositivo GX integrado, eliminando a necessidade de equipamentos adicionais para a gestão do sistema. Esta solução tudo-em-um facilita a configuração, a monitorização e a manutenção remota de instalações fotovoltaicas, sistemas de backup e aplicações isoladas da rede.

Graças às tecnologias PowerAssist e PowerControl, o MultiPlus-II GX otimiza a utilização da energia disponível, evitando sobrecargas em geradores ou ligações CA limitadas, enquanto a sua comutação ultrarrápida garante um fornecimento ininterrupto de energia às cargas críticas em caso de falha da rede elétrica.

O dispositivo GX integrado permite ligar o inversor/carregador a baterias inteligentes, reguladores solares MPPT, inversores fotovoltaicos e outros equipamentos Victron Energy, centralizando toda a informação do sistema numa única plataforma. A conectividade WiFi e Ethernet integrada facilita o acesso local e remoto através da plataforma Victron Remote Management (VRM), onde é possível consultar dados em tempo real, modificar parâmetros de configuração e receber alarmes do sistema.

A sua compatibilidade com sistemas ESS (Energy Storage System), instalações ligadas à rede, aplicações isoladas e configurações trifásicas ou em paralelo faz do MultiPlus-II GX uma das soluções mais completas para instalações residenciais, comerciais, industriais, marítimas e veículos especiais.

Disponível em diferentes potências e tensões de bateria, a gama MultiPlus-II GX oferece uma solução flexível, escalável e preparada para responder às necessidades atuais e futuras de qualquer instalação energética profissional.

Características principais

  • Inversor/carregador de onda sinusoidal pura com dispositivo GX integrado.
  • Ecrã LCD incorporado para visualização local dos parâmetros.
  • Conectividade WiFi e Ethernet integrada.
  • Portas USB, VE.Direct e BMS-Can para integração de equipamentos.
  • Compatível com Victron Remote Management (VRM).
  • Funções PowerAssist e PowerControl.
  • Compatível com sistemas ESS (Energy Storage System).
  • Funcionamento em paralelo e trifásico.
  • Comutação ultrarrápida para alimentação elétrica ininterrupta.
  • Compatível com reguladores MPPT, baterias inteligentes e inversores fotovoltaicos.
  • Monitorização e configuração remota através de computador, tablet ou smartphone.
  • Elevada eficiência e baixo consumo em modo de espera.
  • Concebido para instalações isoladas, híbridas e ligadas à rede.

Aplicações

  • Sistemas fotovoltaicos isolados.
  • Instalações híbridas com armazenamento de energia.
  • Sistemas ESS ligados à rede.
  • Moradias unifamiliares.
  • Instalações comerciais e industriais.
  • Sistemas de alimentação de backup.
  • Autoconsumo com baterias.
  • Aplicações marítimas.
  • Veículos especiais e autocaravanas.
  • Instalações trifásicas e sistemas em paralelo.

Vantagens

  • Solução tudo-em-um com inversor, carregador e dispositivo GX integrados.
  • Reduz o número de equipamentos necessários na instalação.
  • Monitorização remota completa através da plataforma VRM.
  • Instalação mais simples e com menor necessidade de cablagem.
  • Excelente integração com todo o ecossistema Victron Energy.
  • Máxima continuidade do fornecimento de energia graças à sua comutação ultrarrápida.
  • Gestão inteligente da energia para otimizar o autoconsumo.
  • Escalável para instalações de maior potência através de funcionamento em paralelo ou trifásico.
  • Compatível com uma ampla variedade de tecnologias de baterias.
  • Elevada fiabilidade para aplicações residenciais, comerciais e profissionais.

Dados técnicos da gama Victron MultiPlus-II GX 230 V
Característica 24/3000/70-32 GX 48/3000/35-32 GX 48/5000/70-50 GX 48/4k5/55-32 GX 48/6k5/100-50 GX
Especificações elétricas
PowerControl e PowerAssist Sim Sim Sim Sim Sim
Comutador de transferência 32 A 32 A 50 A 32 A 50 A
Corrente máxima de entrada CA 32 A 32 A 50 A 32 A 50 A
Saída auxiliar Sim, 32 A Sim, 32 A Sim, 32 A Sim, 32 A Sim, 32 A
Inversor
Intervalo de tensão de entrada CC 19 – 33 V 38 – 66 V 38 – 66 V 38 – 60 V 38 – 60 V
Tensão de saída 230 V CA ± 2 % 230 V CA ± 2 % 230 V CA ± 2 % 230 V CA ± 2 % 230 V CA ± 2 %
Frequência de saída 50 Hz ± 0,1 % (1) 50 Hz ± 0,1 % (1) 50 Hz ± 0,1 % (1) 50 Hz ± 0,1 % (1) 50 Hz ± 0,1 % (1)
Potência contínua de saída a 25 °C (3) 3000 VA 3000 VA 5000 VA — —
Potência contínua de saída a 25 °C 2400 W 2400 W 4000 W 4 kW 6 kW
Potência contínua de saída a 40 °C 2200 W 2200 W 3700 W 3,7 kW 5,7 kW
Potência contínua de saída a 65 °C 1700 W 1700 W 3000 W 3 kW 4,6 kW
Potência limitada no tempo 1 (arranque a frio) — — — 4,5 kW / 2 h 6,5 kW / 4 h
Potência limitada no tempo 2 (arranque a frio) — — — 6 kW / 25 min 8 kW / 1 h
Potência aparente máxima injetada 3000 VA 3000 VA 5000 VA 4 kW 6 kW
Potência de pico 5500 W 5500 W 9000 W 7 kW / 1 min 11 kW / 1 min
Eficiência máxima 94 % 95 % 96 % 95 % 96 %
Consumo sem carga 13 W 11 W 18 W 20 W 28 W
Consumo sem carga no modo AES 9 W 7 W 12 W 13 W 18 W
Consumo sem carga no modo de pesquisa 3 W 2 W 2 W 8 W 8 W
Carregador
Intervalo de tensão de entrada CA 187 – 265 V CA 187 – 265 V CA 187 – 265 V CA 187 – 265 V CA 187 – 265 V CA
Intervalo de frequência de entrada CA 45 – 65 Hz 45 – 65 Hz 45 – 65 Hz 45 – 65 Hz 45 – 65 Hz
Tensão de carga de absorção 28,8 V 57,6 V 57,6 V 57,6 V 57,6 V
Tensão de carga de flutuação 27,6 V 55,2 V 55,2 V 55,2 V 55,2 V
Tensão do modo de armazenamento 26,4 V 52,8 V 52,8 V 52,8 V 52,8 V
Corrente máxima de carga da bateria a 25 °C 70 A 35 A 70 A 55 A 100 A
Corrente máxima de carga da bateria a 40 °C — — — 50 A 95 A
Sensor de temperatura da bateria Sim Opcional Opcional Opcional Opcional
Referência do sensor opcional — ASS000001000 ASS000001000 ASS000001000 ASS000001000
Tipos de bateria compatíveis — — — Lítio, chumbo-ácido, zinco-bromo e outros (4) Lítio, chumbo-ácido, zinco-bromo e outros (4)
Funções GX e comunicações
Dispositivo GX integrado Sim Sim Sim Sim Sim
Ecrã integrado LCD, 2 × 16 caracteres LCD, 2 × 16 caracteres LCD, 2 × 16 caracteres LCD, 2 × 16 caracteres LCD, 2 × 16 caracteres
Wi-Fi Integrado Integrado Integrado Integrado Integrado
BMS-Can 1 interface 1 interface 1 interface 1 interface 1 interface
USB 1 porta 1 porta 1 porta 1 porta 1 porta
Ethernet 1 porta 1 porta 1 porta 1 porta 1 porta
VE.Direct 1 porta 1 porta 1 porta 1 porta 1 porta
VE.Bus Sim Sim Sim Sim Sim
Portas de comunicação de uso geral 2 portas 2 portas 2 portas 2 portas 2 portas
Victron Remote Management (VRM) Compatível Compatível Compatível Compatível Compatível
Funcionamento em paralelo e trifásico Sim Sim Sim Sim Sim
Unidades GX necessárias em sistemas paralelos/trifásicos 1 1 1 1 1
Dados gerais
Sensor de corrente CA externo opcional 100 A 100 A 100 A 100 A 100 A
Relé programável (5) Sim Sim Sim Sim Sim
Proteção (2) a – g a – g a – g a – g a – g
Ligar/Desligar remoto Sim Sim Sim Sim Sim
Temperatura de funcionamento −40 a +65 °C −40 a +65 °C −40 a +65 °C −40 a +65 °C −40 a +65 °C
Arrefecimento Ventilador Ventilador Ventilador Ventilador Ventilador
Humidade máxima sem condensação 95 % 95 % 95 % 95 % 95 %
Altitude máxima — — — 2000 m 2000 m
Invólucro
Material e cor Aço, azul RAL 5012 Aço, azul RAL 5012 Aço, azul RAL 5012 Aço, azul RAL 5012 Aço, azul RAL 5012
Grau de proteção IP22 IP22 IP22 IP21 IP21
Ligação da bateria Parafusos M8 Parafusos M8 Parafusos M8 Parafusos M8 Parafusos M8
Ligação 230 V CA Terminais de parafuso de 13 mm² (6 AWG) Terminais de parafuso de 13 mm² (6 AWG) Terminais de parafuso de 13 mm² (6 AWG) Terminais de parafuso de 13 mm² (6 AWG) Terminais de parafuso de 13 mm² (6 AWG)
Peso 19 kg 19 kg 30 kg 21,4 kg 29 kg
Dimensões (A × L × P) 506 × 275 × 147 mm 506 × 275 × 147 mm 565 × 323 × 148 mm 590 × 275 × 149 mm 644 × 320 × 150 mm
Normas
Segurança EN-IEC 60335-1
EN-IEC 60335-2-29
EN-IEC 62109-1
EN-IEC 62109-2		 EN-IEC 60335-1
EN-IEC 60335-2-29
EN-IEC 62109-1
EN-IEC 62109-2		 EN-IEC 60335-1
EN-IEC 60335-2-29
EN-IEC 62109-1
EN-IEC 62109-2		 EN-IEC 60335-1
EN-IEC 60335-2-29
EN-IEC 62109-1
EN-IEC 62109-2		 EN-IEC 60335-1
EN-IEC 60335-2-29
EN-IEC 62109-1
EN-IEC 62109-2
Emissões e imunidade EN 55014-1, EN 55014-2
EN-IEC 61000-3-2, EN-IEC 61000-3-3
IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3		 EN 55014-1, EN 55014-2
EN-IEC 61000-3-2, EN-IEC 61000-3-3
IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3		 EN 55014-1, EN 55014-2
EN-IEC 61000-3-2, EN-IEC 61000-3-3
IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3		 EN 55014-1, EN 55014-2
EN-IEC 61000-3-2, EN-IEC 61000-3-3
IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3		 EN 55014-1, EN 55014-2
EN-IEC 61000-3-2, EN-IEC 61000-3-3
IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
Sistema de alimentação ininterrupta IEC 62040-1 IEC 62040-1 IEC 62040-1 Certificação pendente Certificação pendente
Anti-ilhamento Consultar os certificados do fabricante Consultar os certificados do fabricante Consultar os certificados do fabricante Certificação pendente Certificação pendente


1) A frequência de saída pode ser ajustada para 60 Hz.
2) Códigos de proteção: a) curto-circuito na saída; b) sobrecarga; c) tensão da bateria demasiado elevada; d) tensão da bateria demasiado baixa; e) temperatura demasiado elevada; f) presença de 230 V CA na saída do inversor; g) ondulação da tensão de entrada demasiado elevada.
3) Carga não linear, fator de crista 3:1.
4) Também podem ser utilizadas outras tecnologias químicas de bateria, desde que o carregador seja configurado de acordo com as especificações do fabricante da bateria.
5) Relé programável configurável para alarme geral, subtensão CC ou arranque/paragem do gerador. Valor nominal CA: 230 V / 4 A. Valor nominal CC: 4 A até 35 VCC e 1 A até 60 VCC.

Ficha producto Multiplus-II GX

pdf Datasheet-MultiPlus-II-GX-inverter-charger-ES.pdf ( 479.54 KiB )

Ficha producto Multiplus-II GX 4k5-6k5

pdf Datasheet-MultiPlus-II-4k5-6k5-GX-ES.pdf ( 631.36 KiB )
